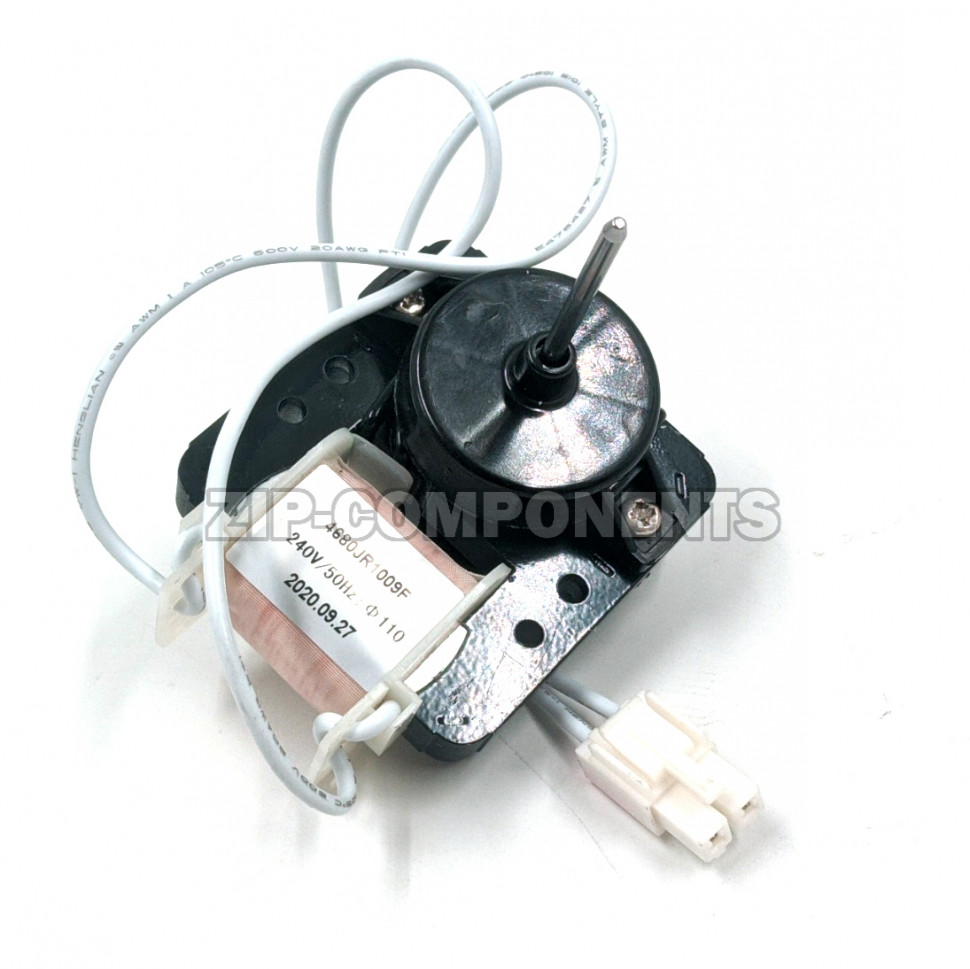

Мотор вентилятора 220V холодильника LG 4680JR1009F

1. Краткое описание
Верните своему холодильнику равномерное охлаждение и тишину — замените вышедший из строя мотор вентилятора!

Мотор вентилятора LG 4680JR1009F (аналог MTF717RF) — это ключевой компонент системы No Frost, который обеспечивает принудительную циркуляцию холодного воздуха между морозильной и холодильной камерами. Если вентилятор перестал вращаться, работает с перебоями или издаёт посторонние звуки, продукты начинают портиться, на испарителе нарастает лёд, а компрессор работает без остановки. Замена этого мотора решает проблему и продлевает срок службы холодильника.

Мощность 9 Вт, напряжение 220–240 В, диаметр вала 3–3,1 мм, длина вала 35 мм, вращение против часовой стрелки. Полная совместимость с десятками моделей холодильников LG серий GA-B359, GA-B369, GA-B379, GA-B399, GA-B409, GA-B439, GA-B489.

2. Назначение и применение
Мотор вентилятора устанавливается в корпусе холодильника за задней панелью и выполняет одну ключевую функцию — принудительную циркуляцию воздуха через испаритель системы No Frost.

Применение:

Циркуляция холодного воздуха — обеспечивает равномерное распределение холода по всему объёму холодильной и морозильной камер.

Предотвращение образования льда — постоянный обдув испарителя препятствует нарастанию «шубы».

Поддержание стабильной температуры — равномерный воздухообмен исключает образование «тёплых зон».

Мотор изготовлен из высококачественных материалов и рассчитан на длительную непрерывную работу. Двигатель однофазный, с экранированными полюсами.

3. Основные характеристики
Параметр    Значение
Тип детали    Мотор вентилятора (двигатель обдува) для холодильника
Модель    4680JR1009F
Аналог    MTF717RF
Мощность    7–9 Вт (в зависимости от партии)
Рабочее напряжение    220–240 В, 50/60 Гц
Ток потребления    0,1–0,2 А
Диаметр вала    3–3,1 мм
Длина вала    35–40 мм
Направление вращения    Против часовой стрелки
Номинальная частота вращения    1750 об/мин
Тип двигателя    Однофазный, с экранированными полюсами
Степень защиты    IP42 / IP44
Температура эксплуатации    От -30 °C до +50 °C
Вес    ~300–500 г
Страна производства    Китай / Южная Корея (в зависимости от партии)
Альтернативные коды и артикулы
Данный мотор полностью взаимозаменяем со следующими оригинальными и аналоговыми артикулами:

4680JR1009F, MTF717RF, 4680JB1034Q, 4680JR1034G, 4680JB1034G, 4680JR1009A, 4680JR1009B, 4680JR1009C, 4680JR1009D, 4680JR1009E, 4680JR1009G, 4680JR1009H, 4680JR1009J, 4680JR1009K, 4680JR1009L, 4680JR1009M, 4680JR1009N, 4680JR1009P, 4680JR1009Q, 4680JR1009R, 4680JR1009S, 4680JR1009T, 4680JR1009U, 4680JR1009V, 4680JR1009W, 4680JR1009X, 4680JR1009Y, 4680JR1009Z, YJF61/10, 601067, 901283662894391496

4. Признаки неисправности
Замена мотора вентилятора требуется при следующих симптомах:

Вентилятор не вращается — при работе холодильника не слышно шума обдува (основной признак)；

Холодильник плохо морозит — холодный воздух не циркулирует, температура в камерах повышается；

Наледь на испарителе — система No Frost не справляется, на испарителе нарастает лёд；

Компрессор работает без остановки — пытается набрать температуру, но не может；

Посторонние звуки — гул, скрежет, треск или визг при работе вентилятора；

Вентилятор вращается с перебоями — останавливается, затем снова запускается；

Запах гари — признак перегрева обмоток двигателя；

Повышенный расход электроэнергии — холодильник работает с перегрузкой.

Основные причины выхода из строя: естественный износ подшипников, перегрев из-за длительной работы, скачки напряжения в сети, попадание влаги, обрыв обмотки.

Важно: при обнаружении признаков неисправности мотора немедленно прекратите эксплуатацию холодильника. Дальнейшая работа может привести к перегреву и выходу из строя компрессора.

5. Полный список совместимых моделей
Данный мотор является универсальной запчастью для холодильников LG с системой No Frost. Подбор осуществляется по артикулу и модели холодильника.

LG (ЭлДжи) — подтверждённые модели:

Серия GA-B359: GA-B359BEQA, GA-B359BLQA, GA-B359BQ, GA-B359BQA, GA-B359PCA, GA-B359PECA, GA-B359PEQA, GA-B359PLCA, GA-B359PLQ, GA-B359PLQA, GA-B359PQ, GA-B359PQA, GA-B359PVCA

Серия GA-B369: GA-B369BLQ, GA-B369BQ, GA-B369PLQ, GA-B369PQ

Серия GA-B379: GA-B379BEQA, GA-B379BLQA, GA-B379BQA, GA-B379PCA, GA-B379PECA, GA-B379PEQA, GA-B379PLCA, GA-B379PLQA, GA-B379PQA, GA-B379PVCA, GA-B379UCA, GA-B379UECA, GA-B379UEQA, GA-B379ULCA, GA-B379ULQA, GA-B379UQA, GA-B379UVCA, GA-B379UVQA

Серия GA-B399: GA-B399BEQ, GA-B399BEQA, GA-B399BLQ, GA-B399BLQA, GA-B399BQ, GA-B399BQA, GA-B399BTQ, GA-B399BTQA, GA-B399BVQ, GA-B399BVQA, GA-B399PEQ, GA-B399PEQA, GA-B399PLQ, GA-B399PLQA, GA-B399PQ, GA-B399PQA, GA-B399PVQ, GA-B399TGAT, GA-B399TGAW, GA-B399TGMR, GA-B399TGZA, GA-B399UAQA, GA-B399UCA, GA-B399UECA, GA-B399UEQA, GA-B399ULCA, GA-B399ULQA, GA-B399UQA, GA-B399UTQA, GA-B399UVCA, GA-B399UVQA

Серия GA-B409: GA-B409BAQA, GA-B409BEQA, GA-B409BLQA, GA-B409BMQA, GA-B409BQA, GA-B409BTQA

Серия GA-B439: GA-B439BAQA, GA-B439BEQA, GA-B439BLQA, GA-B439BQA, GA-B439BSQA, GA-B439BTQA, GA-B439BVQA

Серия GA-B489: GA-B489BAQA, GA-B489BEQA, GA-B489BLQA, GA-B489BQA, GA-B489BSQA, GA-B489BTQA, GA-B489BVQA

Серия GC-389: GC-389BQA, GC-389BSQA, GC-389BTQA, GC-389BVQA, GC-389PLQA

Серия GC-399: GC-399BEQA, GC-399BQA, GC-399BSQA, GC-399BTQA, GC-399BVQA

Серия GC-409: GC-409BQA, GC-409BSQA, GC-409BTQA, GC-409BVQA

Серия GR (старые и экспортные модели): GR-349SQF, GR-349STF, GR-389SQF, GR-389STF, GR-389SQ, GR-409GLQA, GR-409GVQA, GR-N389SQF, GR-N389STF, GR-S392QVC, GR-452GV

Современные серии: GA-E409SERL, GA-E409SERS, GA-E409SQRL, GA-E409SQRS, GA-M409SERL, GA-M409SERS, GA-V409SERL, GA-V409SERS

Другие модели: GA-B359BVQA.ASEQSNG, GA-B359BLQA.APLQCIS, GA-B359PCA.ASWQCIS, GA-B379BVQA.ASEQCIS, GA-B399BVQA.ASEQCIS, GA-B409BVQA.ASEQCIS

Daewoo (Дэу) — подтверждённые модели: FR521NT/A, FR-390A

Важно: Список совместимых моделей может быть неполным. Если ваша модель не указана, проверьте артикул (4680JR1009F) и посадочное место на вашей старой детали.

6. Важно
Перед заменой обязательно отключите холодильник от электрической сети.

Уточните параметры перед заказом. Мощность — 7–9 Вт, напряжение — 220–240 В, диаметр вала — 3–3,1 мм, длина вала — 35–40 мм. Убедитесь, что эти параметры совпадают с вашей старой деталью.

Проверьте направление вращения. Данный мотор имеет вращение против часовой стрелки. В некоторых моделях используется правое вращение — убедитесь, что вам нужен именно этот вариант.

Проверьте комплектацию. Мотор может поставляться без крыльчатки. Уточните комплектацию при заказе.

Не эксплуатируйте холодильник с неисправным вентилятором. Это приводит к нарастанию льда, повышению температуры и перегрузке компрессора.

При установке обеспечьте плотное прилегание клемм. Неплотное соединение может привести к искрению и преждевременному выходу мотора из строя.

Проверьте состояние крыльчатки. Если вы используете старую крыльчатку, убедитесь в отсутствии трещин и повреждений лопастей.

В комплект входит только мотор. Крепёжные элементы и крыльчатка не входят.

Проверьте целостность детали сразу после получения. Убедитесь в отсутствии повреждений корпуса, вала и контактов.

7. Рекомендации по установке
Перед началом работ обязательно отключите холодильник от электрической сети.

Порядок действий:

Снимите заднюю панель холодильника. Открутите винты крепления панели, за которой расположен испаритель и вентилятор.

Найдите мотор вентилятора. Он расположен рядом с испарителем, обычно в верхней или средней части камеры No Frost.

Сфотографируйте расположение проводов. Перед отсоединением проводов сделайте фото, чтобы правильно подключить их обратно.

Отсоедините провода. Аккуратно отсоедините клеммы от старого мотора.

Демонтируйте старый мотор. Открутите крепёжные элементы, удерживающие мотор, и извлеките его вместе с крыльчаткой.

Снимите крыльчатку. Аккуратно снимите крыльчатку с вала старого мотора. Если она повреждена, замените её.

Установите новый мотор. Закрепите новый мотор на месте. Убедитесь, что он сидит плотно и не шатается.

Установите крыльчатку. Наденьте крыльчатку на вал нового мотора до упора. Убедитесь, что она вращается свободно и не задевает окружающие детали.

Подключите провода. Подсоедините провода к клеммам нового мотора в соответствии с ранее сделанным фото.

Проверка. Установите заднюю панель на место. Включите холодильник и убедитесь, что вентилятор вращается равномерно, без посторонних звуков, а температура в камерах снижается.

Для продления срока службы мотора: используйте стабилизатор напряжения при нестабильной электросети, регулярно очищайте испаритель и вентилятор от пыли и загрязнений, не допускайте длительной работы холодильника с открытой дверцей.
